帝思微型電子溫控器 （壓縮機、融霜、蒸發器風扇控制、內置 RTC）  XR70CX

1.  注意事項

1.1   請?jiān)谑褂们霸敿?xì)閱讀本說明書

•  請將說明書放在溫控器附近，以便在需要時能夠盡快查閱。
•  請不要將溫控器用于非下述目的以外的情況；不能作為安全保護設備使用。
•  請?jiān)谑褂们皺z查應用范圍的限定.


1.2   安全提示

•  通電前請檢查電源電壓是否正確。
•  不要讓溫控器在有水或潮濕的環境中使用：溫控器只能在使用環境限定的條件 下使用，應避免在高濕度環境下溫度的劇烈變化而使得水蒸氣凝結在內部的電 路板上。
•  注意：在檢修前請斷開溫控器電源，最好斷開所有連接線路，以防止意外發 生。
•  探頭要固定在使用者不易碰到的地方，非專業人員請勿擅自打開溫控器外殼。
•  一旦發現有故障或不能正�？刂茣r(shí)，請將溫控器和詳細的故障描述一起發送到 帝思的代理商或帝思北京處，帝思北京的聯系方式見本說明書結尾處。
•  應用時請注意每一個輸出繼電器觸點的最大允許瞬時電流和額定電流（參見技 術數據)
•  請確保探頭的連接電纜與電源、負載輸出電纜分開，并保持適當間距，不要交叉或纏繞。
•  如果應用到工業環境中，請?jiān)跍乜仄鞯碾娫瓷喜⒙?lián)一個電源濾噪器 (我們的型號 為： FT1)

2.  概述
XR70CX：外形尺寸 32 x 74 x60 mm為適用于中/低溫強制風冷制冷系統微型溫度控制器，有四路輸出： 一路壓縮機、 一路蒸發器風扇和一路融霜（電熱或熱氣），還有 一路可以定義用于燈光、報警繼電器輸出、輔助輸出中的一種；提供了內置實時時 鐘，每天最多可以設置6個融霜周期，還可按假日和工作日分開設定。“白天及夜晚”功能可設定兩個不同的設定值從而實現節能�？梢蕴峁┳疃噙_(dá)四路NTC或PTC探 頭輸入： 一路為庫溫、一路為蒸發器溫度( 融霜終止溫度+風扇停止溫度控制)，一路 可設置的無源數字開關量輸入也可以連接第三路溫度探頭輸入（為可選項，需要訂  貨時指明；可通過參數選擇是否使用）；第四路探頭輸入（也可通過參數選擇是否  使用），連接在5針的熱鍵編程鑰匙接口的2、4號（左數或右數都可）端子上（需要 插接轉換器），可以用來測量冷凝溫度報警或者用來顯示某個點的溫度；熱鍵編程  接口可以連接編程鑰匙，還可以連接加裝XJ485-CX通訊轉換模塊接入到兼容ModBUS- RTU協議的網絡中去，例如DIXELL的XWEB系列監控系統。

可通過面板上的鍵盤設定或編程鑰匙（HOT KEY）快速拷貝參數。

 3.  負載輸出控制

3.1   壓縮機（制冷輸出，也可以控制供液電磁閥）

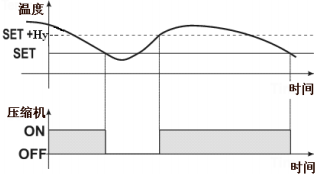

壓縮機輸出的狀態依據探頭測得的溫度，當溫度大于等于設定點（SET）＋ 溫差( Hy)壓縮機輸出觸點閉合，壓縮機運轉；當溫度小于等于設定點（SET）時壓縮機輸出觸點斷開，壓縮機停止運轉。

 注： 一旦溫度探頭失靈（未可靠連接或損壞）壓縮機按照參數 “COn ” 和“COF ” 所設定 的運轉時間和停止時間以固定開停比的方式來運行。


3.2   融霜

參數“tdF ” 給定融霜方式：
        tdF =EL → 電熱融霜 (融霜時壓縮機輸出繼電器斷開)
        tdF =in → 熱氣融霜(融霜時壓縮機輸出繼電器閉合)。
其他參數還有：參數“IdF ” 給定融霜時間間隔，即多長時間融霜一次；而融霜持續最 大時間是由參數 “MdF”來給定的；參數“dtE ” 給定融霜終止溫度；需要說明的是：無論 “MdF ” “dtE”哪一個條件到了都會退出融霜，而一般情況以“dtE”退出、 “MdF”為防止融霜 過度保護為好；在融霜結束后可以設定一個滴水時間，由參數“Fdt”來設定，當 Fdt=0 時意味著無滴水過程。
要使用融霜終止溫度就必須選擇蒸發器探頭為存在，即 P2P=y 。


3.3   風扇

參數 FnC 有如下選擇來確定風扇的運行模式：
        FnC = C_n → 風扇與壓縮機同開同停，融霜時停止
        FnC = o_n →風扇除了融霜期間停止外，其它時間一直運行

融霜結束后可以通過參數“Fnd”設定一個與滴水時間相對應的風扇啟動延時時間

        FnC = C_Y →風扇與壓縮機同開同停，融霜期間運轉
        FnC = o_Y→風扇持續運轉（包括融霜期間）
另一個參數“FSt”可以設定一個溫度，當檢測蒸發器探頭的溫度超過這個溫度時風扇 總是停止的，只有溫度低于這個溫度時，風扇才能運轉，氣流才可以流動起來，確 保在蒸發器溫度較高時不把熱量帶給庫內的空間。

3.3.1   風扇防頻啟控制
此功能是通過參數 Fct  的設置來避免風扇的頻繁啟停， 這種頻繁啟停的情況一般發 生在控制器剛一上電或者融霜完成的時候(也就是庫內空氣加熱蒸發器的時候) 。參數 功能： 當庫溫探頭與蒸發器溫度探頭測量的差值大于本參數設定的時，蒸發器風扇 才運行，當 Fct=0 此功能不可用。

3.3.2   在壓縮機（制冷）停止時，蒸發器風扇延時停止的控制
當 Fnc=c-n 或 c-Y(都是風扇與壓縮機同開同停)，通過設定參數 Fon 和 FoF 來規定在 壓縮機（制冷）停止期間蒸發器風扇的開停時間，即在壓縮機（制冷）停止時蒸發 器風扇還繼續運行 Fon 設置的時間，當 Fon=0  時蒸發器風扇在壓縮機（制冷）停止 期間一直保持停止。

4.  面板的鍵盤操作

（設定鍵） ：在非編程狀態下，按一次可顯示目標設定點，在編程狀態下可 用來選擇某一參數或確認一個操作。
（融霜鍵）：在非編程狀態下，可以啟動一次手動融霜（前提是蒸發器溫度探頭測得的值必須小于參數“dtE”的設定值）
（上調鍵）：可以查看存儲的最大溫度值；在編程狀態下，可以向下（按參數表 由上至下）瀏覽參數編碼或增加參數值。
（下調鍵）：可以查看存儲的最小溫度值；在編程狀態下，可以向上（按參數表 由下至上）瀏覽參數編碼或減小參數值。
（待機鍵）： 在參數 onF=oFF  時，按下此鍵可使控制器進入待機狀態，當參數onF=ES 時，按下此鍵可使控制器進入節能運行狀態。
 （燈開關鍵）： 當 oA3=Lig 時，用來開關燈光。
 組合鍵：

 +   鎖定或解鎖鍵盤
 +   進入編程模式
 +  退出編程模式，恢復到設備溫度顯示狀態


4.1   LED指示燈的功能



LED 燈		狀態	功能
		一直亮	正在制冷，壓縮機輸出觸點閉合
		閃爍	正處于防頻繁啟動延時等待時間(按 Ac 參數)
		一直亮	正在融霜，融霜輸出觸點閉合
		閃爍	正在融霜后滴水
		一直亮	風扇正在轉動，風扇輸出觸點閉合
		閃爍	正處于融霜后啟動延時等待時間
		一直亮	有報警產生
		一直亮	正處于強冷速凍循環
		一直亮	正處于節能運行狀態
		一直亮	燈亮
AUX		一直亮	輔助輸出繼電器輸出
℃/℉		一直亮	顯示測量單位
℃/℉		閃爍	正處于編程模式

 5.  最大、最小溫度記憶值存儲

5.1   如何查看最小溫度值

1.    按下并釋放鍵。
2.    屏幕上會顯示“Lo”字符，緊接著就會顯示存儲的最小溫度值記錄。
3.    再次按下鍵或者等待 5秒，就會回到庫溫顯示狀態。


5.2   如何查看最大溫度值

1.    按下并釋放鍵 。
2.    屏幕上會顯示“Hi”字符，緊接著就會顯示存儲的最大溫度值記錄。
3.    再次按下或者等待 5秒，就會回到庫溫顯示狀態。



5.3   如何清除已經存儲的最大最小溫度記錄

1.     在屏幕上顯示最大最小溫度值的時候，持續按下 SET 鍵 3 秒以上，即可清楚最 大最小溫度值記錄，屏幕上會有 rSt 字符顯示。
2.     rSt 字符閃爍表明確認操作，之后回到庫溫顯示狀態。

 6.  主要功能

6.1   如何設定當前時間和星期

這種帶內置實時時鐘的控制器通電后，需要根據實時時鐘設定時間和日期。
1.        持續按 SET+鍵 3秒以上進入 Pr1 用戶層；
2.        顯示 rtc 參數（Pr1 用戶層的第一個參數），按下 SET 鍵即可進入實時時鐘子菜 單。
3.        當出現 Hur  (小時) 時，按下 SET  鍵后使用、鍵來設定當前的 “時”，再次按下 SET 鍵確認，接著 Min (分)參數會顯示出來。
4.        重復上述操作依次設定：
Min (分)
dAY (星期幾) ：Mon (周一), Tue (周二), Ued (周三), thu (周四), Fri (周五), Sat (周六), Sun (周日)
退出： 按下并立即放開 SET+ 組和鍵或不按任何鍵等待 15秒。


6.2   如何查看設定點

1.     按下并立即放開 SET 鍵，設定值被顯示在屏幕上；
2.     按下并立即放開 SET 鍵，等待 5秒鐘后恢復到正常庫溫顯示 狀態。


6.3   如何修改設定值

1.     持續按下 SET 鍵 2秒鐘；
2.     設定值將被顯示出來，并且 “℃” 或 “℉” LED 圖標指示燈開始閃爍；
3.     在 10秒鐘內，通過按或 鍵來修改設定值。
4.     要存儲新的設定值可再按一次 SET 鍵或者等待 10秒鐘。


6.4   如何啟動一次手動融霜

持續按下鍵超過 2 秒鐘，就可以啟動一次手動融霜（前提 是蒸發器溫度探頭測得的值必須小于參數“dtE”的設定值）


6.5   如何修改參數值（進入用戶層，第一層， PR1 層）

修改參數值的操作如下：
1.  持續按下 SET+鍵超過 3秒鐘進入編程狀態 (“℃” 或“℉” LED 圖標閃爍)。
2.  選擇需要的參數，再按 “SET”鍵來顯示參數值。
3.  用或 鍵來修改參數值。
4.  再按 “SET”鍵來確認并存儲新值，緊接著會顯示下一個參數名稱。
退出： 按下并立即放開 SET+ 組和鍵或不按任何鍵等待 15秒。
注意： 不按任何鍵等待 15秒退出時，新值也會被存儲。


6.6   隱藏參數（第二層）

進入隱藏參數層可以瀏覽到溫控器的所有參數。

6.6.1   如何進入隱藏參數層
1.  首先持續按下 SET+ 組合鍵超過 3 秒進入（第一層）編程狀態 (“℃” 或“℉” LED 圖標燈閃爍)。
2.  釋放上述組合鍵，然后再持續按下 SET+ 鍵超過 7 秒鐘， Pr2 字符會一閃而 過，緊接著 Hy 參數會顯示出來。 此時您已經進入隱藏參數層。
3.  選擇需要的參數。
4.  按 “SET ” 鍵顯示其參數值。
5.  用或 鍵來改變其值。
6.  再按 “SET”鍵存儲新值，緊接著會顯示下一個參數名稱。
退出：按下并立即放開 SET+ 組和鍵或不按任何鍵等待 15秒。
注 1：如果在用戶層（第一層）沒有一個參數，在進入第一層 3 秒鐘后會顯示“noP ” 字符信息，持續按下上述組合鍵直到 Pr2 字符出現后進入第二層參數。
注 2：不按任何鍵等待 15秒退出時，新值也會被存儲。

6.6.2   如何將參數從隱藏層（第一層）移到用戶層（第二層）或則反過來。
在進入隱藏參數層后，每一個位于隱藏層的參數都可以通過按 SET+ 組合鍵移 到用戶層，當原來位于用戶層的參數在隱藏層里顯示時，該參數名稱中會有一個小 數點點亮。


6.7   鍵盤鎖定

1.    持續按下+ 組合鍵超過 3秒鐘。
2.    “POF”字符會顯示出來，則鍵盤已經鎖定，此時只能查看設定點、存儲的最大最 小溫度值。
3.    此時再按任何鍵超過 3秒鐘“POF ” 字符會顯示，告訴您現在處于鍵盤鎖定狀態。


6.8   鍵盤解鎖

持續按下+ 組合鍵超過 3秒鐘直到 “Pon”字符閃爍，則鍵盤解鎖。

6.9   強冷速凍循環

只要沒有進入融霜狀態，就可以通過持續按下鍵超過 3 秒鐘，壓縮機（制冷）
就會按照參數“CCS”強冷速凍設定點和參數“CCt”強冷速凍運行持續時間運行， 要想在強冷速凍運行持續時間到達之前就退出強冷速凍循環，可以通過再次持續按 下鍵超過 3秒鐘退出強冷速凍循環。


6.10   待機功能/節能運行功能

在參數 onF=oFF 時，按下此鍵可使控制器進入待機狀態，也就是控制器處 于關閉狀態。屏幕會顯示“OFF”字符。此時，自動控制調節停，所有輸出 也停止。
要退出待機狀態，請?jiān)俅伟聪麓龣C(jī)鍵。
在參數 onF=ES  時，按下此鍵可使控制器進入節能運行狀態，此時控制器 的設定點由原來的 SET 變?yōu)?nbsp;SET+HES。
要退出節能運行狀態，請?jiān)俅伟聪麓随I。

7.參數表
rtc 實時時鐘子菜單： 在此子菜單下可以設定時間、星期、工作日和節假日、實時 融霜時間、實時節能運行時間

調節參數

Hy 溫差值: (0.1℃ ～ 25.5℃) 設定一個相對于設定點的溫差， 當測量溫度大于等于 SET+Hy 時，壓縮機投入運行，當溫度小于等于 SET 時，壓縮機停止運行
LS 設定點最小允許值：  (-50℃～SET)：設定允許的設定點的最小值。 US 設定點最大允許值：  (SET～110℃)：設定允許的設定點的最大值。
Ot 探頭 1（P1）校準： (-12.0～12.0℃)：對探頭 1 進行誤差的校準。
P2P 蒸發器探頭（P2）是否存在：  n=不存在，融霜終止依據 MdF 時間； y=存在，融 霜終止依據蒸發器溫度。
OE 蒸發器探頭（P2）校準： (-12.0～12.0℃)允許對蒸發器探頭的誤差進行校準。
P3P 第三探頭（P3）是否存在：n=不存在，端子 9 、11 作為數字輸入用； y=存在， 端子 9、11 接第三探頭。
O3 第三探頭（P3）校準： (-12.0～12.0℃) 對探頭 3進行誤差的校準。
P4P 第四探頭（P3）是否存在： (n=不存在， y=存在)。
o4    第四探頭（P4）校準： (-12.0～12.0℃) 對探頭 4進行誤差的校準。
OdS 上電輸出延時：  (0～255 分鐘)：這個功能可以保證在上電時留一段時間來設定 參數，在此時間內任何輸出都維持在未通電時的狀態。
AC 防頻繁啟動延時：  (0～50 分鐘)：從壓縮機停機到緊接著的開機需要延時的時 間，以保護壓縮機不出現頻繁啟動。
rtr    規定用于控制調節時第一與第二探頭所占的百分比(0～100；100=P1，0=P2 )：允 許設定一個根據第一、第二探頭所占的百分比的值來進行控制調節的百分比，其計算公式為： (rtr(P1-P2)/100 + P2)。
CCt 在強冷速凍循環中壓縮機持續運行時間：  (0.0～24.0小時；分辨率 10分鐘) 為強 冷速凍循環設定一個壓縮機運行時長：在 CCt 的時間內，壓縮機一直保持運轉不停，例如，冷庫放滿了新的貨物時可以使用此功能。
CCS 強冷速凍循環設定點： (-50～150℃) 為強冷速凍循環設置一個設定點。
COn 探頭失靈時壓縮機開機時間：  (0～255 分鐘)：當溫度探頭失靈時壓縮機開機運 轉時間， 當 COn=0 、COF≠0時壓縮機總是停機。
COF 探頭失靈時壓縮機停機時間：  (0～255 分鐘) ：當溫度探頭失靈時壓縮機停機時 間，當 COF=0、COn≠0時壓縮機總是開機。

顯示參數

CF   測量單位：  (℃/℉) ℃ =攝氏度；  ℉ =華氏度。 提示： 當修改了測量單位后，請 檢查設定點（SET）以及 Hy、 LS 、 US 、Ot 、ALU  、ALL 等參數，必要時請修 改。
rES  分辨率 (僅在℃時可用)：(in = 1℃; dE = 0.1 ℃ ) dE=小數；  in= 整數。
Lod  默認的面板顯示選擇：  (P1、P2、P3、P4、SET、dtr) P1= 庫溫探頭；  P2= 蒸發器 探頭； P3=第三探頭（只有帶有第三探頭選項的型號才可用）； P4= 第四探頭； SET =設定點； dtr=顯示按照參數 dtr 的設定的探頭所占百分?jǐn)?shù)的讀數。
rEd  X-REP  遠程顯示選擇(此功能為可選項，需在訂貨時指明):  (P1 、P2、P3、P4、 SET、dtr)：就是指定在遠程顯示面板 X-REP 上顯示什么： P1= 庫溫探頭；  P2= 蒸 發器探頭； P3=第三探頭（只有帶有第三探頭選項的型號才可用）； P4= 第四探 頭； SET =設定點； dtr= 顯示按照參數 dtr 的設定的探頭所占百分?jǐn)?shù)的讀數。
dLy  顯示刷新時間間隔：  (0～20.0 分鐘，分辨率： 10 秒)： 當溫度上升，溫度顯示每 到要更新 1 ℃或 1℉ 延時此時間。
dtr   設定當 Lod=dtr  用于顯示的第一與第二探頭所占的百分比(0～100；100=P1， 0=P2 )：如果 Lod=dtr ，此參數規定根據第一、第二探頭的百分比來計算得到的 值用于顯示在面板上，公式為： (dtr(P1-P2)/100 + P2)。

融霜參數

EdF 融霜模式：
        rtc =實時時鐘融霜模式。 融霜啟動時間依據參數Ld1～Ld6（工作日） 和參數 Sd1～Sd6（節假日） 。
        in = 間隔融霜模式。 每當達到“Idf”設定的時間間隔后啟動一次融霜。
tdF   融霜類型：  (EL – in) EL=  電熱，融霜時壓縮機關閉; in=熱氣，融霜時壓縮機運 轉。
dFP  融霜終止探頭選擇： nP=無融霜終止探頭； P1=庫溫探頭； P2=蒸發器探頭 ；P3= 第三探頭； P4=第四探頭。
dtE   融霜終止溫度：  (-50～50℃)只有當 dFP= P1、P2、P3 或 P4 時可用，當融霜終止 探頭的溫度超過此設定值時，融霜將會終止。
IdF   融霜間隔：  (0～120小時) 設定融霜起始點之間的時間間隔。
MdF 融霜允許最大時間：  (0～255 分鐘。為 0 時不融霜) 設定一個最大的融霜時間。 當 dFP=nP(無融霜終止探頭：基于時間退出融霜)，本參數就設定了一個融霜的 時間，當 dFP= P1、P2、P3 或 P4 (基于溫度退出融霜) 本參數給定了一個融霜最 大時間，超過這個時間，融霜也會退出。

dSd 啟動融霜延時：  ( 0～99 分鐘) 當有多個溫控器時，用這個參數來設定不同的融霜 啟動時間可以避免電網的超載是非常有用的。
dFd 融霜期間顯示：  (rt /it /SEt /dEF) rt= 實際庫溫； it= 融霜啟動前的庫溫；  SEt =設定 點 dEF=“dEF”融霜字符（英文縮寫）。
dAd 融霜結束后的庫溫顯示最大延時(0～255分鐘)：設定一個融霜結束到恢復庫溫顯 示之間的最大延時時間。
Fdt  滴水時間：  (0～120 分鐘) 設定一段從到達融霜終止溫度到恢復正常制冷運行間 的時間，這個時間有利于蒸發器滴凈融霜水防止再次制冷時又結成了冰。
dPo  上電融霜是否允許：  (y／n)y=上電啟動融霜；  n=上電不啟動融霜。
dAF 強冷速凍循環后的融霜延時： (0～23.5 小時)設定在強冷速凍循環之后到接下來 的融霜之間延時時間。

蒸發器風扇參數

FnC 風扇運行模式：  (c-n, o-n, c-y, o-y) C-n =風扇與壓縮機同開同停，融霜時停止； o-n =風扇除了融霜期間停止外，其它時間一直運行； C-Y =風扇與壓縮機同開同 停，融霜期間運轉； o-Y =風扇持續運轉（包括融霜期間）
Fnd 融霜后風扇啟動延時：  (0～255分鐘)設定一段從融霜結束到風扇運轉間的等待時 間。
Fct   避免風扇頻繁啟停的溫差(0～50℃; Fct=0 則此功能無效)：只有庫溫與蒸發器之 間的溫度差大于本參數 Fct 設定的值時風扇才運轉。
FSt  風扇停止溫度：  (-50～50℃) 設定一個溫度，當檢測蒸發器探頭的溫度超過這個 溫度時風扇總是停止的。
Fon 在壓縮機（制冷）停止時風扇運轉時間： (0～15分鐘) 當 Fnc=c-n或 c-Y(都是風扇 與壓縮機同開同停)，通過設定參數 Fon 來規定在壓縮機（制冷）停止期間蒸發 器風扇的運轉時間，即在壓縮機（制冷）停止時蒸發器風扇還繼續運行 Fon 設 置的時間，當 Fon≠0、FoF=0 時蒸發器風扇在壓縮機（制冷）停止期間一直保持 運轉；當 Fon=0 、FoF=0  時蒸發器風扇在壓縮機（制冷）停止期間一直保持停止。
FoF 在壓縮機（制冷）停止時風扇停止時間： (0～15分鐘) 當 Fnc=c-n或 c-Y(都是風扇 與壓縮機同開同停)，通過設定參數 FoF 來規定在壓縮機（制冷）停止期間蒸發 器風扇的停止時間，當 Fon=0、FoF≠0 或 Fon=0、FoF=0  時蒸發器風扇在壓縮機 （制冷）停止期間一直保持停止。
FAP 風扇控制探頭選擇： nP=無融霜終止探頭； P1=庫溫探頭； P2=蒸發器探頭 ；P3= 第三探頭； P4=第四探頭。

報警參數

ALC 溫度報警配置： (Ab；rE)
Ab=絕對溫度：溫度報警參數 ALL 和 ALU 的設定為絕對溫度值， rE =溫度報警參 數 ALL 和 ALU 的設定是相對于設定點的，也就是說當溫度大于“SET+ALU”或小
于“SET-ALL” 值時發出溫度報警。
ALU 高溫報警設定: (ALC= rE，0～ 50℃; ALC= Ab，ALL～110℃)
當大于等于此溫度（ALC=rE，指≥SEt+ALU 時； ALC=Ab，指≥ALU 時），且經過 ALd 延時時間后，發出 HA 高溫報警信號。。
ALL 低溫報警設定: (ALC= rE ，0～ 50 ℃; ALC=Ab，- 50℃ ～ ALU)
當小于等于此溫度（ALC=rE，指≤SEt-ALL 時； ALC=Ab，指≤ALL 時），且經過ALd 延時時間后，發出 LA 低溫報警信號。
AFH 溫度報警及風扇停止回歸差值: (0.1～25.5℃) 溫度報警設定值及風扇調節參數 FSt 設定值的回歸差值，總是正值。
ALd 溫度報警延時: (0～255 分鐘) 從檢測到報警至報警繼電器動作的時間間隔。
dAO 上電啟動時溫度報警延時: (0.0 分～23.5 小時) 控制器上電啟動后，從檢測到報警 至報警繼電器動作的時間間隔。

冷凝溫度報警

AP2 冷凝溫度報警探頭選擇： nP=無融霜終止探頭； P1=庫溫探頭； P2=蒸發器探 頭 ；P3=第三探頭； P4=第四探頭。
AL2 冷凝溫度低溫報警： (-55～150℃) 當溫度低于此參數值時顯示 LA2 報警字符，有 可能有 Ad2 的延時。
Au2 冷凝溫度高溫報警： (-55～150℃) 當溫度低于此參數值時顯示 HA2 報警字符，有 可能有 Ad2 的延時。
AH2 冷凝溫度報警復位溫差： (0.1～25.5℃)
Ad2 冷凝溫度報警延時： (0～255 分鐘)從檢測到報警到發出報警信號之間的延時時 間。
dA2 上電啟動時冷凝溫度報警延時： (0.0分～23.5 小時，分辨率 10分鐘)
bLL  冷凝溫度低溫報警時壓縮機是否停機： n=不停機： 壓縮機保持運轉； Y=停機： 報警發生期間壓縮機一直保持停機，自動調節要在參數 AC（分鐘）延時時間之 后重新啟動。
AC2 冷凝溫度高溫報警時壓縮機是否停機： n=不停機： 壓縮機保持運轉； Y=停機： 報警發生期間壓縮機一直保持停機，自動調節要在參數 AC（分鐘）延時時間之 后重新啟動。

第四繼電器設置參數

tbA  報警繼電器狀態控制(當 oA3=ALr 時)：
n=不允許通過按鍵停止報警繼電器輸出：在報警存在期間報警繼電器一直輸出  y =允許通過按鍵停止報警繼電器輸出：報警繼電器輸出期間按下任意按鍵可以 停止報警繼電器輸出。
oA3 第四繼電器的功能設置： ALr:報警繼電器； Lig:燈光繼電器； AuS:輔助輸出繼電 器； onF: 隨著控制器通電就輸出； db：不要設定此值； CP2: 不要設定此值； dF2: 不要設定此值。
AoP 報警繼電器的輸出極性（當 oA3=ALr  時）： 當報警發生時，報警繼電器輸出觸 點是斷開有效還是閉合有效： CL=閉合有效； oP=斷開有效。

數字輸入?yún)��?shù)

i1P   可設置數字輸入極性: CL : 閉合觸點時數字輸入有效;  OP :  斷開觸點時數字輸入 有效。
i1F 可設置數字輸入工作模式: 可設置數字輸入功能： EAL = 一般報警，產生報警時會 顯示“EA”字符；bAL=嚴重報警，產生報警時會顯示“CA”字符； PAL = 壓力

開關報警，產生報警時會顯示“CA”字符； dor=門開關功能； dEF=啟動融霜; AUS =不要選用； Htr=控制方向轉換(制冷–制熱)；FAn=不要設置此值；ES=節能 設置。
did 數字輸入報警延時 (0～255分鐘) ：當 i1F=EAL 或 i1F=bAL 時： 從檢測到報警到發出 報警信號之間的延時時間。
當 i1F= dor 時：開門報警延時
當 i1F=PAL  時：本參數用于壓力開關中斷次數的計時時間，在此時間內壓力開 關中斷次數達到 nPS 的次數，就確認報警有效。
nPS 壓力開關中斷次數： (0～15)當 i1F=PAL 時在“did”時間內壓力開關中斷次數達到 此參數設定的次數時，就確認報警有效， 此時只能通過斷開控制器電源再上電的方式才能復位報警回到正�？刂普{(diào)節狀態。
odc  門開時壓縮機和蒸發器風扇的狀態：  (no/Fan/ CPr/ F_C)：no= 維持原來狀態不 變； Fan = 僅風扇關閉； CPr=僅壓縮機關閉； F_C=風扇壓縮機都關閉。
rrd   開門報警延時 did 后，輸出是否重啟(當 i1F= dor 時): n=報警延時 did 后輸出不變; y=報警延時 did 后輸出重啟。
HES 節能設置周期溫度升高度數 : (-30～30℃) 設定節能設置周期溫度升高值。

設定當前時間及節假日

Hur      當前時刻 (0～ 23 時)
Min      當前分鐘 (0～ 59 分)
dAY     當前星期 (Sun ～ SAt：星期天、一、二、三、四、五、六)
Hd1     第一個節假日(Sun ～ nu：星期天、一、二、三、四、五、六、空) 設定假日第 一天。
Hd2     第二個節假日(Sun ～ nu：星期天、一、二、三、四、五、六、空) 設定假日第 二天。
注    Hd1,Hd2 可設為 “nu” (意味空著不用).

設定節能運行的時間

ILE      工作日啟動節能設置時間: (0 ～ 23 小時 50 分) 到達此時刻，節能運行設置設定 值比正常設定值升高 HES ，因此實際設定值為 SET + HES.
dLE     工作日節能運行時間長度: (0～ 24小時.) 設定工作日節能運行持續時間。 ISE      假日時啟動節能設置時間 (0～ 23 小時 50分)
dSE     假日時節能運行時間長度 (0～ 24小時)

設定實時融霜的時間和次數

Ld1～Ld6 工作日啟動融霜起始時間(0～23 小時 50 分; nu.) 該系列參數可設置六個工作
日融霜周期起始時間。例： Ld2 = 12.4 時，在工作日 12:40時啟動第二次融霜。
Sd1～Sd6 假日啟動融霜起始時間(0～23 小時 50 分; nu )該系列參數可設置六個假日融 霜周期起始時間。例： Sd2 = 3.4 時，在假日 3:40時啟動第二次融霜。
注：取消某次融霜起始時間，將參數設為 “nu”(不用).
例：當Ld6=nu ; 第六次融霜周期停止。

其他參數

Adr  RS485  串行地址(1～244): 當連接到 ModBUS 兼容的監控系統時，用于識別控制器 的地址。
PbC 探頭類型選擇: (Ptc=PTC 探頭; ntc=NTC 探頭). 能夠選擇探頭類型。
onF  待機鍵的操作功能：  nu=無任何功能；  oFF=待機允許；  ES=節能運行。
dP1  探頭 1 讀數 (庫溫探頭): 顯示庫溫探頭探測溫度。
dP2  探頭 2 讀數 (蒸發器探頭): 顯示蒸發探頭探測溫度。
dP3  探頭 3 讀數 (輔助探頭): 顯示第三探頭探測溫度。
dP4  探頭 4 讀數 (輔助探頭): 顯示第四探頭探測溫度。
rSE  正常運行時的實際設定點：  (只讀)，在節能運行或強冷速凍循環期間用于查看 實際設定點。
rEL  軟件版本: (只讀) 控制器軟件版本
Ptb  參數表代碼: (只讀)顯示 dIXEL 參數表原始代碼。

8.  數字輸入（只有在P3P=n時可用）
無源數字開關量輸入可以通過“i1F”參數設定不同的功能，詳見下述內容。


8.1    門開關 (i1F=dor)

設置為此功能時可以檢測門的開關狀態并會按照“odc”參數的設定來對應地控制輸出 的狀態：  no =維持原來狀態 (輸出狀態不變)； Fan  =僅風扇關閉； CPr =僅壓縮機關 閉； F_C =風扇壓縮機都關閉。
一旦門打開，延時“did”參數所設定的時間后門開報警激活， 屏幕上會顯示“dA”字符， 如果 rrd=yES 自動調節控制重新啟動。當數字開關量輸入無效時，報警將立即停止。 當門開報警時，高低溫報警失效。


8.2   一般報警 (i1F=EAL)

一旦數字輸入報警激活，溫控器等待“did ” 參數設定的時間后，如果數字輸入仍然有 效則顯示“EAL ” 報警信息。所有繼電器輸出狀態不變，當數字輸入無效時報警立即停 止。


8.3   嚴重報警 (i1F=bAL)

一旦數字輸入報警激活，溫控器等待“did ” 參數設定的時間后，如果數字輸入仍然有 效則顯示“CA”報警信息。所有繼電器輸出觸點斷開，當數字輸入無效時報警立即停 止。


8.4   壓力開關報警 (i1F=PAL)

在“did” （數字輸入報警延時）時間內，壓力開關數達到“nPS”設定值時，顯示“CA”字 符時，壓縮機和自動控制程序全部停止，當數字輸入報警一直有效時，壓縮機一直保持停機狀態。
此時只能通過斷開控制器電源再上電的方式才能復位報警回到正�？刂普{(diào)節狀態。



8.5   激活融霜(i1F=dFr)

融霜條件允許的前提下數字輸入有效時執行融霜功能。只有當數字輸入無效時，融 霜結束后重新啟動正常溫度調節功能，否則控制器等待安全時間“Mdf”退出。


8.6   控制類型轉換：制熱 –制冷(i1F=Htr)

如果設定了此功能，那么當數字輸入有效時就會改變控制器的控制方向：從制冷轉 到制熱或者反過來。


8.7   節能設置 (i1F = ES)

節能設置功能可改變參數設定點為（SET+HES）2 個參數的和。數字輸入有效時該功 能激活。


8.8   數字輸入極性

數字輸入極性由 “I1P”參數設定。
i1P=CL: 觸點閉合時數字輸入有效。
i1P=OP: 觸點打開時數字輸入有效。

9.  TTL品德通訊接口 - 用于監控系統
TTL 串行通訊接口可用于連接 HOT  KEY 熱鍵編程鑰匙的連接，還可以連接外部的 TTL/RS485 轉換器：XJ485-CX，從而將控制器接入到 ModBUS-RTU 協議兼容的監控系 統中，如 X-WEB500/3000/300等。

如果選擇了這個可選項，可以通過一個5針的連接器在TTL串行通訊接口上連接一個 遠程顯示面板（這就叫做X-REP遠程顯示功能），使用了X-REP遠程顯示功能就不 能再用于TTL串行通訊輸出，這種連接器，需要單獨購買，如下圖所示：

X-REP 輸出連接器：型號有： CAB- 51F(線長1米)、CAB-52F(線長2米),  CAB-55F(線長5米)。

11.  安裝固定方法
XR70CX 溫控器應該固定在豎直的面板上，面板上開孔 尺寸 29x71 mm，并用專用的塑料卡子將其固定。
工作環境需在 0～60 ℃范圍內才能保證其正常運行，應 避免放置在有較強震動、有腐蝕性氣體、臟亂不堪及潮 濕的地方。探頭的安裝也有同樣的要求。讓空氣能夠從 溫控器的散熱孔流通起來，以便帶走熱量。

12.  電氣連接
溫控器的螺栓壓接接線端子允許使用不超過 2.5 mm2 的線纜。在連接線纜前請確認電 源滿足溫控器的要求。請將探頭線與供電電源線、繼電器輸出端子接線及溫控器電 源端子接線分開，不要交叉或纏繞；負載的額定電流和最大電流不要超過每個繼電 器允許的額定電流和最大工作電流，如果超過了請使用外接繼電器或交流接觸器。

12.1   探頭（溫度傳感器）連接

庫溫探頭和蒸發器探頭的頭部應朝上固定，以避免水滲透進入頭部的球頭內部而造 成探頭損壞。建議庫溫探頭遠離氣流，應放置在氣流平緩的地方，以便正確測量庫 內溫度平均值。蒸發器探頭（融霜終止探頭）應該放置在蒸發器的翅片間溫度最 低、結霜最多且遠離加熱管（或融霜時最熱）的位置，以避免過早地融霜退出，而 霜還未融凈。

13.  如何使用編程鑰匙

13.1   上載（將溫控器內的參數復制到編程鑰匙中）

1.        先通過面板的按鍵對溫控器進行參數編程。
2.        在溫控器通電的情況下，插入編程鑰匙后，按鍵；面板上會有"uPL"字符顯 示出來，接著會顯示 “End”字符。
3.         按下 “SET ” 鍵“End”字符會停止閃爍。
4.        關閉溫控器，拔下編程鑰匙，然后再將溫控器通電。
注： 若有“Err” 顯示則表明編程失敗。此時可以再次按下鍵重新上載，或者拔掉編 程鑰匙取消操作


13.2   下載（將編程鑰匙內的參數復制到溫控器中）

1.      關閉溫控器。 .
2.      插入已經編過程的編程鑰匙到 5針插座上，然后給溫控器通電。
3.      編程鑰匙中的參數表會自動下載到溫控器內的存儲器中，面板上會有“doL ”字 符顯示出來，接著會顯示 “End”字符。
4.       大約 10秒鐘溫控器會重新啟動，按照新參數工作。
5.       拔出編程鑰匙。
注： 若有“Err” 顯示則表明編程失敗。此時需要檢查編程鑰匙的插接是否可靠或者重 新拷貝參數表到編程鑰匙中，然后重復上述操作或者取消操作。

14.  報警信號

顯示字符	報警原因	輸出狀態
“P1”	庫溫探頭錯誤	壓縮機輸出按照“Con”和“COF ” 參數設定 來工作
“P2”	蒸發器探頭錯誤	融霜輸出按照“idF ” 和“MdF”參數設定來工 作
“P3”	第三探頭錯誤	輸出無變化
“P4”	第四探頭錯誤	輸出無變化
“HA”	高溫報警	輸出不變
“LA”	低溫報警	輸出不變
"HA2"	冷凝溫度高溫報警	按照參數“Ac2”設定工作
"LA2"	冷凝溫度低溫報警	按照參數“bLL ”設定工作
“dA”	門開關報警	壓縮機和風扇重啟
“EA”	一般外部報警	輸出不變
“CA”	嚴重報警(i1F=bAL)	輸出全部停止
“CA”	壓力開關報警(i1F=PAL)	輸出全部停止
“rtc”	實時時鐘報警	報警輸出啟動；  其它輸出不變；  融霜據 參數 “IdF”工作，必須重新設定實時時鐘  各參數
rtF	實時時鐘電路板故障	報警輸出啟動；  其它輸出不變；  融霜據 參數 “IdF”工作，聯系DIXELL的代表處或  代理商進行維修。



14.1   報警復位

當探頭發生錯誤幾秒鐘后，對應的探頭“P1 ” “P2” “P3 ” 或 “P4”報警會顯示，當探頭恢復 正常幾秒鐘后，報警會自動復位。在更換探頭時請檢查探頭線的連接。溫度報警“HA ” “LA ” “HA2” 和“LA2”會在溫度恢復正常值后立即停止。
一般報警 “EA” 和嚴重報警 “CA” (i1F=bAL)會在數字輸入無效時立即停止。
嚴重報警“CA” (i1F=PAL) 只有通過關/開控制器電源的方式來進行復位報警。


14.2   其它信息

Pon	鍵盤解鎖
PoF	鍵盤鎖定
noP	在編程狀態下： 表示在第一層（Pr1）參數表里沒有參數 在庫溫顯示狀態下或者在查看參數 dP2、dP3、dP4 時：說明所選的探頭不可用 （或者該型號控制器沒有此探頭）
noA	沒有報警被記錄（在查看報警時）

15.  技術參數
外殼： ABS 亞光色阻燃塑料；
外形尺寸： 正面 32x74 mm；深 60mm
安裝尺寸： 固定在開孔為 71x29 mm的面板上；
整體防護等級： IP20； 前面板防護等級： IP65；
接線端子： 螺栓壓接 ，接線線徑≤ 2.5 mm2
供電電源： 根據型號有：  12Vac/dc, ±10%； 24Vac/dc, ±10%； 230Vac ±10%、 50/60Hz；
110Vac ±10%、 50/60Hz。請參照實物上的名牌；
耗電量： 最大 3VA；
顯示： 3位紅色數碼管, 14.2 mm 高； 輸入：最多 4路 NTC 或 PTC 輸入
數字輸入： 無源開關量
輸出繼電器： 壓縮機： SPST 8(3) A、250Vac 或 SPST 16(6)A 250Vac
融霜： SPDT 8(3) A, 250Vac 或 SPST 16(6)A 250Vac
蒸發器風扇：  SPST 5(2) A, 250Vac 或 SPST 16(6) A 250Vac
Aux 輔助輸出: SPDT 8(3) A, 250Vac 或 SPST 16(6)A 250Vac
數據存儲： 電可擦電可寫存儲器 (EEPROM).
內置時鐘備用電池：24小時
控制級別： 1B；環保等級：  2；軟件等級： A；
最高絕緣電壓： 2500V；過電壓等級：  II；
工作溫度：  0～60 ℃;  貯藏溫度: -30～85 ℃ .
相對濕度：  20～85RH% (無凝露)
測量和控制溫度范圍：  NTC: -40～110℃;  PTC: -50～150℃
分辨率： 0.1 ℃ 或 1℃; 精度(在環境溫度 25℃時)： ±0.7 ℃ ±1 位

16.  連線圖
使用了 X-REP 遠程顯示功能就不能再用于 TTL  串行通訊輸出，也就是說二者只能 選一，下列訂貨編碼是帶 X-REP 遠程顯示功能的：
XR70CX- xx2xx, XR60CX –xx3xx;

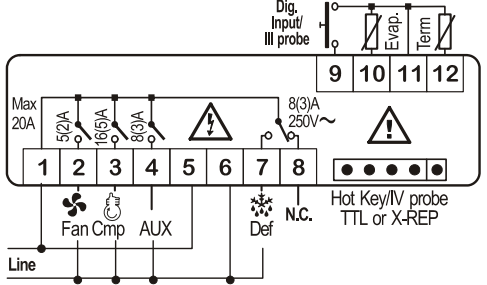

16.1   XR70CX –壓縮機輸出（阻性負載最大允許電流 8A或 16A）- 電源 為 120VAC 、230VAC或 24 VAC的接線圖如下：

注意： 壓縮機繼電器是 8(3)A 還是16(A)要根據訂貨編號而定。
 如果是 24Vac 電源 的型號，電源接線 也是接到 5-6端子。
圖中西文說明：

Dig. input：數字輸入； Ⅲ probe:第三探頭； Evap. ：蒸發器探頭； Term：庫溫探頭； Line：火線、零線； Def：融霜； N.C. ：常閉觸點； Fan：風扇； Cmp：壓縮機；
AUX：輔助輸出； Max 20A：最大 20A；8(3)A 250V：在電壓 250Vac 下，額定電流   3A，瞬時最大電流 8A，5(2)A 、16(5)A 含義同前述； Hot Key/Ⅳ probe/TTL or X-REP ： 熱鍵編程接口/第四探頭/TTL 通訊接口或 X-REP 遠程顯示接口（2選 1）。

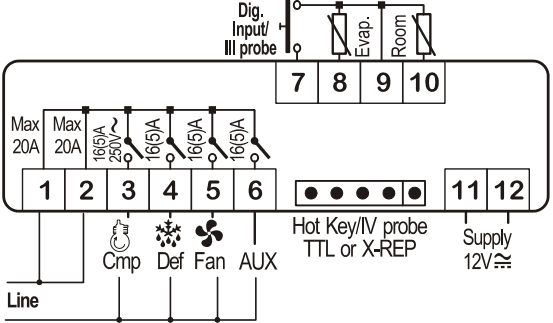

16.2   XR70CX – 四個輸出阻性負載都是最大允許電流 16A- 電源為 12VAC/DC接線圖如下：




圖中英文說明：
Dig. input：數字輸入； Ⅲ probe:第三探頭； Evap. ：蒸發器探頭； Room：庫溫探頭； Line：火線、零線； Def：融霜； Fan：風扇； Cmp：壓縮機； AUX：輔助輸出；
Supply 12V：電源 12V 交直流流兩用；  Max 20A：最大 20A；16(5)A 250V：在電壓250Vac 下，額定電流 5A，瞬時最大電流 16A；Hot Key/Ⅳ probe/TTL or X-REP：熱鍵編 程接口/第四探頭/TTL 通訊接口或 X-REP 遠程顯示接口（2選 1）。

 17.  參數表及出廠設定值

字符	說明	范圍	℃	層①
Set	設定點	LS～US	-5.0	- - -
rtc	實時時鐘子菜單	-	-	Pr1
Hy	溫差值	0.1～25.5℃	2.0	Pr1
LS	設定點最小允許值	-50℃～SET	-50.0	Pr2
US	設定點最大允許值	SET～110℃	110	Pr2
Ot	探頭 1（P1）校準	-12～12℃	0.0	Pr1
P2P	蒸發器探頭（P2）是否存在	n=不存在； y=存在	y	Pr1
OE	蒸發器探頭（P2）校準	-12～12℃	0.0	Pr2
P3P	第三探頭（P3）是否存在	n=不存在； y=存在	n	Pr2
O3	第三探頭（P3）校準	-12～12℃	0	Pr2
P4P	第四探頭（P3）是否存在	n=不存在； y=存在	n	Pr2
O4	第四探頭（P4）校準	-12～12℃	0	Pr2
OdS	上電輸出延時	0～255分鐘	0	Pr2
AC	防頻繁啟動延時	0～50分鐘	1	Pr1
rtr	規定用于控制調節時第一與第 二探頭所占的百分比	0～100 (100=P1，0=P2)	100	Pr2
CCt	在強冷速凍循環中壓縮機持續 運行時間	0.0～24.0小時	0.0	Pr2
CCS	強冷速凍循環設定點	(-55.0～150.0℃)	-5	Pr2
COn	探頭失靈時壓縮機開機時間	0～255分鐘	15	Pr2
COF	探頭失靈時壓縮機停機時間	0～255分鐘	30	Pr2
CF	測量單位	℃/℉	℃	Pr2
rES	分辨率 (僅在℃時可用)	dE=小數； in= 整數	dE	Pr1
Lod	默認的面板顯示選擇	P1= 庫溫探頭；  P2= 蒸發器 探頭； P3=第三探頭（只有 帶有第三探頭選項的型號 才可用）； P4= 第四探頭； SET =設定點； dtr=顯示按照 參數 dtr 的設定的探頭所占 百分?jǐn)?shù)的讀數	P1	Pr2
rEd2	X-REP 遠程顯示選擇	同上	P1	Pr2
dLy	顯示刷新時間間隔	0～20.0分鐘(分辨率 10秒)	0	Pr2
dtr	設定當 Lod=dtr 用于顯示的第一 與第二探頭所占的百分比	0～100；100=P1，0=P2	50	Pr2
EdF	融霜模式	rtc - in	rtc	Pr2
tdF	融霜類型	EL= 電熱融霜 in=熱氣融霜	EL	Pr1
dFP	融霜終止探頭選擇	nP=無融霜終止探頭； P1= 庫溫探頭； P2=蒸發器探 頭 ；P3=第三探頭； P4=第 四探頭	P2	Pr2
dtE	融霜終止溫度	-50 ～ 50 ℃	8	Pr1
IdF	融霜間隔	1～ 120小時	6	Pr1
MdF	融霜允許最大時間	0～255分鐘， 為 0時不融霜	30	Pr1
dSd	啟動融霜延時	0～99 分鐘	0	Pr2
dFd	融霜期間顯示	rt= 實際庫溫； it= 融霜啟動 前的庫溫； SEt =設定點 dEF =“dEF”融霜字符	it	Pr2
dAd	融霜結束后的庫溫顯示最大延 時	0～255分鐘	30	Pr2
Fdt	滴水時間	0～120分鐘	0	Pr2
dPo	上電融霜是否允許	y=上電啟動融霜；  n=上電 不啟動融霜	n	Pr2
dAF	強冷速凍循環后的融霜延時	0～23.5 小時	0.0	Pr2
Fnc	風扇運行模式	C-n =風扇與壓縮機同開同 停，融霜時停止； o-n =風 扇除了融霜期間停止外， 其它時間一直運行； C-Y = 風扇與壓縮機同開同停， 融霜期間運轉； o-Y =風扇 持續運轉（包括融霜期 間）	o-n	Pr1
Fnd	融霜后風扇啟動延時	0～255分鐘	10	Pr1
Fct	避免風扇頻繁啟停的溫差	0～50℃ , Fct=0則此功能無 效	10	Pr2
FSt	風扇停止溫度	-50～50℃	2	Pr1
Fon	在壓縮機（制冷）停止時風扇 運轉時間	0～15分鐘	0	Pr2
FoF	在壓縮機（制冷）停止時風扇 停止時間	0～15分鐘	0	Pr2
FAP	風扇控制探頭選擇	nP= 無融霜終止探頭 ；P1= 庫溫探頭； P2= 蒸發器探 頭 ；P3=第三探頭； P4=第 四探頭	P2	Pr2
ALc	溫度報警配置	rE =相對于設定點 Ab=絕對 溫度	Ab	Pr2
ALU	高溫報警設定	ALC= rE，0～ 50℃; ALC= Ab，ALL～110℃	110	Pr1
ALL	低溫報警設定	ALC= rE ，0～ 50 ℃;  ALC=Ab，- 50℃ ～ ALU	-50.0	Pr1
AFH	溫度報警及風扇停止回歸差值	0.1～25.5℃	1	Pr2
ALd	溫度報警延時	0～255 分鐘	15	Pr2
dAO	上電啟動時溫度報警延時	0.0分～23.5 小時	1.3	Pr2
AP2	冷凝溫度報警探頭選擇	nP=無融霜終止探頭； P1= 庫溫探頭； P2=蒸發器探 頭 ；P3=第三探頭； P4=第 四探頭	P4	Pr2
AL2	冷凝溫度低溫報警	(-55 ～150℃)	-40	Pr2
AU2	冷凝溫度高溫報警	(-55 ÷ 150℃)	110	Pr2
AH2	冷凝溫度報警復位溫差	(0.1～25.5℃)	5	Pr2
Ad2	冷凝溫度報警延時	0～255分鐘	15	Pr2
dA2	上電啟動時冷凝溫度報警延時	0.0～23.5 小時，分辨率 10分 鐘	1,3	Pr2
bLL	冷凝溫度低溫報警時壓縮機是 否停機	n(0) =不停機， Y(1) =停機	n	Pr2
AC2	冷凝溫度高溫報警時壓縮機是 否停機	n(0) =不停機， Y(1) =停機	n	Pr2
tbA	報警繼電器狀態控制(當 oA3=ALr 時)	n=不允許通過按鍵停止報 警繼電器輸出：在報警存 在期間報警繼電器一直輸 出 y =允許通過按鍵停止報警 繼電器輸出：報警繼電器 輸出期間按下任意按鍵可 以停止報警繼電器輸出	y	Pr2
oA3	第四繼電器的功能設置	ALr:報警繼電器； Lig:燈光  繼電器； AuS:輔助輸出繼電 器； onF: 隨著控制器通電  就輸出； db：不要設定此  值； CP2: 不要設定此值； dF2: 不要設定此值	ALr	Pr2
AoP	報 警 繼 電 器 的 輸 出 極 性 ( 當 oA3=ALr 時)	CL=閉合有效； oP =斷開有 效	CL	Pr2
i1P	可設置數字輸入極性	CL : 觸點閉合有效； OP : 觸點斷開有效	cL	Pr1
i1F	數字輸入報警工作模式	EAL = 一般報警，產生報警 時會顯示“EA”字符； bAL=嚴重報警，產生報警  時會顯示“CA”字符； PAL = 壓力開關報警，產生報警 時會顯示“CA”字符； dor=門開關功能； dEF=啟動 融霜; AUS =不要選用； Htr=  控制方向轉換(制冷–制 熱)；FAn=不要設置此值； ES=節能設置	dor	Pr1
did	數字輸入報警延時	0～255分鐘	15	Pr1
nPS	壓力開關中斷次數	0～15	15	Pr2
odc	門開時壓縮機和蒸發器風扇的 狀態	no= 維持原來狀態不變；  Fan = 僅風扇關閉； CPr =僅 壓縮機關閉； F_C=風扇壓 縮機都關閉	F-c	Pr2
rrd	開門報警延時 did 后，輸出是否 重啟(當 i1F= dor 時)	n=報警延時 did 后輸出不變; y=報警延時 did 后輸出重啟	y	Pr2
HES	節能設置周期溫度升高度數	(-30℃～30℃)	0	Pr2
Hur	當前時刻	0～ 23 時	-	rtc
Min	當前分鐘	0～ 59分	-	rtc
dAY	當前星期	(Sun ～ SAt：星期天、 一、 二、三、四、五、六)	-	rtc
Hd1	第一個節假日	(Sun ～ nu：星期天、 一、 二、三、四、五、六、空)	nu	rtc
Hd2	第二個節假日	(Sun ～ nu：星期天、 一、 二、三、四、五、六、空)	nu	rtc
ILE	工作日啟動節能設置時間	0～ 23 小時 50分	0	rtc
dLE	工作日節能運行時間長度	0～ 24小時	0	rtc
ISE	假日時啟動節能設置時間	0～ 23 小時 50分	0	rtc
dSE	假日時節能運行時間長度	0～ 24小時	0	rtc
Ld1	工作日第一個啟動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	6.0	rtc
Ld2	工作日第二個啟動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	13.0	rtc
Ld3	工作日第三個啟動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	21.0	rtc
Ld4	工作日第四個啟動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	0.0	rtc
Ld5	工作日第五個啟動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	0.0	rtc
Ld6	工作日第六個啟動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	0.0	rtc
Sd1	假日第 一 個啟 動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	6.0	rtc
Sd2	假日第二個啟 動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	13.0	rtc
Sd3	假日第三個啟 動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	21.0	rtc
Sd4	假日第四個啟 動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	0.0	rtc
Sd5	假日第五個啟 動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	0.0	rtc
Sd6	假日第六個啟 動融霜起始時 間：設為 “nu”表示取消	0 ～ 23 小時 50分 –nu	0.0	rtc
Adr	RS485 串行地址	1～244	1	Pr2
PbC	探頭類型選擇	Ptc；ntc	ntc	Pr1
onF	待機鍵待機操作是否允許	nu=無任何功能； oFF=待機 允許； ES=節能運行	ES	Pr1
dP1	探頭 1 讀數 (庫溫探頭) (只讀)	--	--	Pr2
dP2	探頭 2讀數(蒸發器探頭) (只讀)	--	--	Pr1
dP3	探頭 3讀數 (輔助探頭) (只讀)	--	--	Pr1
dP4	探頭 4讀數 (輔助探頭) (只讀)	--	--	Pr1
rSE	正常運行時的實際設定點(只讀)	實際設定	--	Pr2
rEL	軟件版本(只讀)	--	--	Pr2
Ptb	參數表代碼(只讀)	--	--	Pr2

注： ²只針對型號：
 XR70CX–xx2xx, XR70CX–xx3xx; XR70CX–xx6xx; XR70CX–xx7xx
① ：指參數所在的層： Pr1：在第一層可以看到參數； Pr2：在第二層中才能看到的參數，進入第二層可以看到所有的參數； rtc：在 rtc 子菜單中才能看到的參數。

參數如有改動，恕不另行通知。


艾默生環境優化控制（蘇州）有限公司•北京分公司 地址：北京市西城區南禮士路 66號建威大廈 911 室 郵編： 100045 電話： 010-5763 0400 傳真： 010-5763 0409 Http://www.emersonclimate.com.cn
